Xiegu X6100 patří mezi zajímavé malé SDR transceivery, jejichž možnosti nekončí u původního firmwaru výrobce. Alternativní firmware X6100 Link, za kterým stojí IU1WXY, přidává do rádia podporu digitálních režimů přímo v transceiveru. Jedním z nich je i WSPR. Právě ten jsem použil jako praktický test vysílání i příjmu na pásmu 20 metrů – nejprve s výkonem 5 W a následující den i s pouhými 0,5 W.
X6100 Link a proč mě zaujal
Xiegu X6100 je přenosný krátkovlnný SDR transceiver s displejem, vestavěným akumulátorem a systémem založeným na Linuxu. Díky tomu vznikají i alternativní softwarové projekty, které jeho možnosti rozšiřují. Jedním z nejzajímavějších je právě X6100 Link.
Firmware integruje podporu několika digitálních režimů přímo do rádia, bez nutnosti připojovat notebook s WSJT-X. To je z praktického hlediska velmi zajímavé zejména pro portable provoz, jednoduché experimenty a situace, kdy člověk nechce kolem rádia stavět další malou laboratoř z kabelů, zvukových rozhraní a napájecích zdrojů.
Pro první ověření jsem zvolil právě WSPR – protokol určený ke sledování šíření velmi slabých signálů. Nepotřebuje domluvené spojení s konkrétní protistanicí a výsledky jsou dobře dohledatelné v databázi reportů. Pro ověření, že nový firmware opravdu vysílá a přijímá správně, je to ideální nástroj.
Testovací sestava
| Stanice | OK2ZIL |
|---|---|
| Transceiver | Xiegu X6100 |
| Firmware | X6100 Link (autor IU1WXY) |
| Režim | WSPR2 |
| Pásmo | 20 m |
| Anténa | Cushcraft R5 |
| Výška antény | cca 4 m nad zemí |
| Lokátor | JN89rd |
Článek shrnuje dva navazující testy. První proběhl 21. října 2026 s výkonem 5 W, druhý 22. října 2026 s výkonem 0,5 W. Druhý den jsem vyhodnotil nejen reporty svého vysílání, ale také signály, které jsem na své stanici dekódoval.
První test: 5 W na 20 metrech
Večer 21. října 2026 jsem spustil WSPR na pásmu 20 metrů s výkonem 5 W. Cílem nebylo měřit zisk antény ani lámat rekordy, ale ověřit, že integrovaný WSPR v X6100 Link funguje v reálném provozu tak, jak má.
V dostupném exportu jsem našel 91 reportů od 39 různých přijímacích stanic. Signál zachytily stanice v Evropě, Severní Americe, Africe i Austrálii. Nejdelší zaznamenaná trasa vedla ke stanici VK5ARG v Austrálii, která dekódovala signál na vzdálenost 14 993 km s reportem −20 dB.

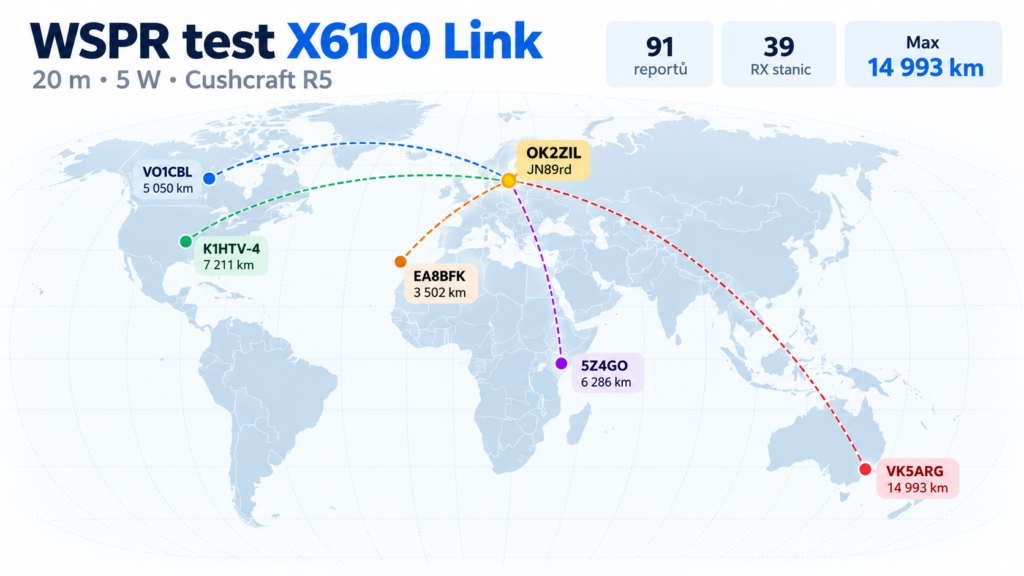

Vybrané vzdálené příjmy z testu 5 W
| Přijímací stanice | Oblast | Vzdálenost | SNR |
|---|---|---|---|
| VK5ARG | Austrálie | 14 993 km | −20 dB |
| K1HTV-4 | USA | 7 211 km | −24 dB |
| NB3A | USA | 7 200 km | −22 dB |
| KA3LNA | USA | 7 041 km | −17 dB |
| K3GMQ | USA | 6 908 km | −9 dB |
| 5Z4GO | Keňa | 6 286 km | −14 dB |
| VO1CBL | Kanada | 5 050 km | 0 dB |
| EA8BFK | Kanárské ostrovy | 3 502 km | −7 dB |
Druhý test: 0,5 W a Austrálie zůstává
Druhý den jsem výkon snížil na 0,5 W, tedy na jednu desetinu původní hodnoty. Právě tady se ukázalo, proč je WSPR tak zajímavý nástroj pro podobné experimenty.
I s půl wattem se objevily velmi přesvědčivé výsledky. V exportu bylo 456 reportů od 93 různých přijímacích stanic a nejdelší zaznamenaná trasa vedla opět do Austrálie. Tentokrát signál zachytila stanice VK4BAP na vzdálenost 14 733 km s reportem −19 dB.
Výkon byl o 10 dB nižší a přesto se podařilo zaznamenat další dálková dekódování. Je však fér připomenout, že oba testy probíhaly v odlišných časech a za jiných podmínek šíření, takže nejde o laboratorně přesné srovnání.

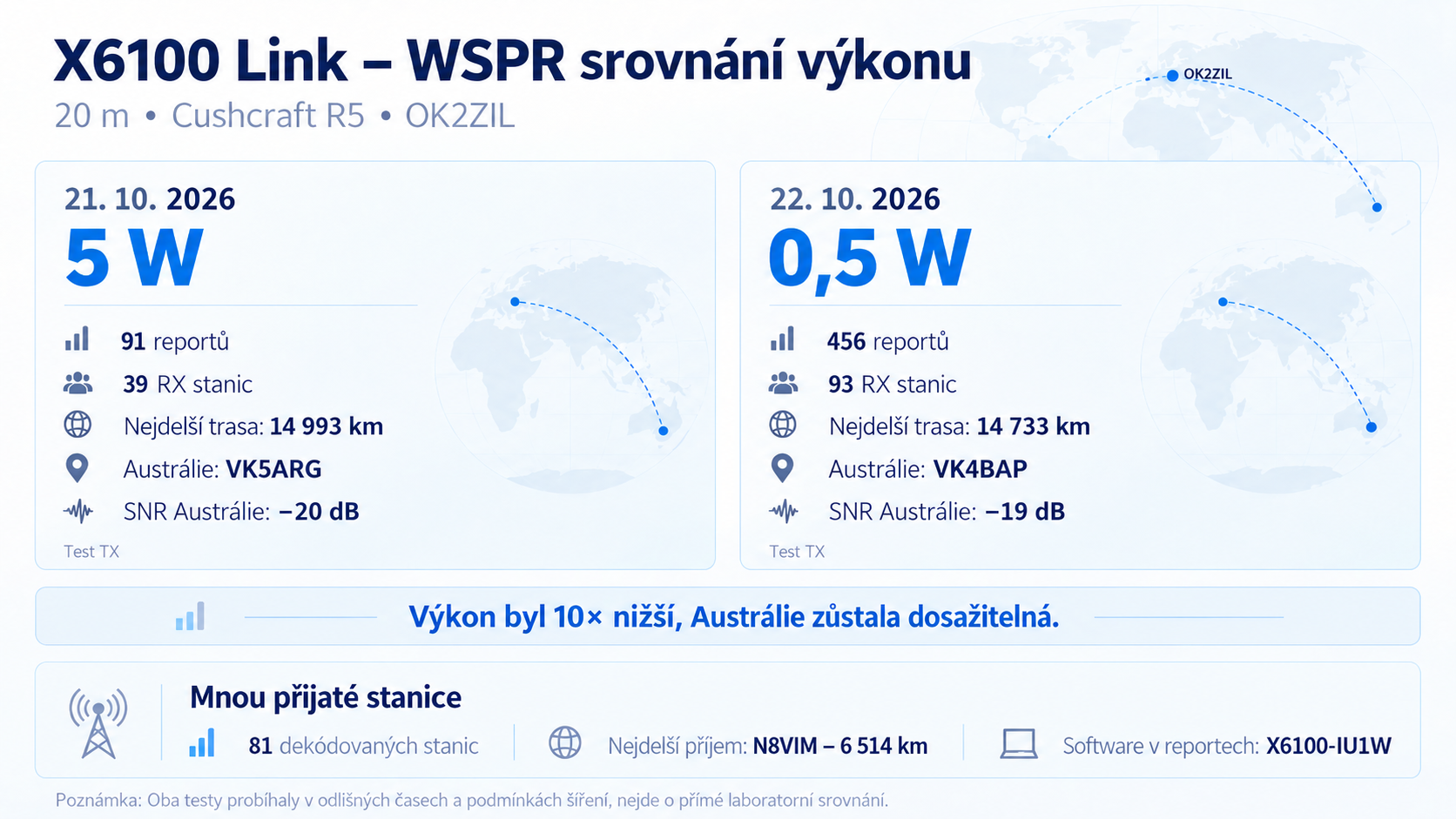

Srovnání 5 W vs. 0,5 W
| Parametr | 21. 10. 2026 | 22. 10. 2026 |
|---|---|---|
| Výkon | 5 W | 0,5 W |
| TX reportů | 91 | 456 |
| Unikátních přijímacích stanic | 39 | 93 |
| Nejdelší TX trasa | 14 993 km | 14 733 km |
| Australská stanice | VK5ARG | VK4BAP |
| SNR z Austrálie | −20 dB | −19 dB |
Oba exporty pokrývají odlišná časová období a podmínky šíření. Počet reportů není přímo srovnatelný bez znalosti počtu odvysílaných zpráv a aktivity přijímačů; nejde o měření účinnosti antény.

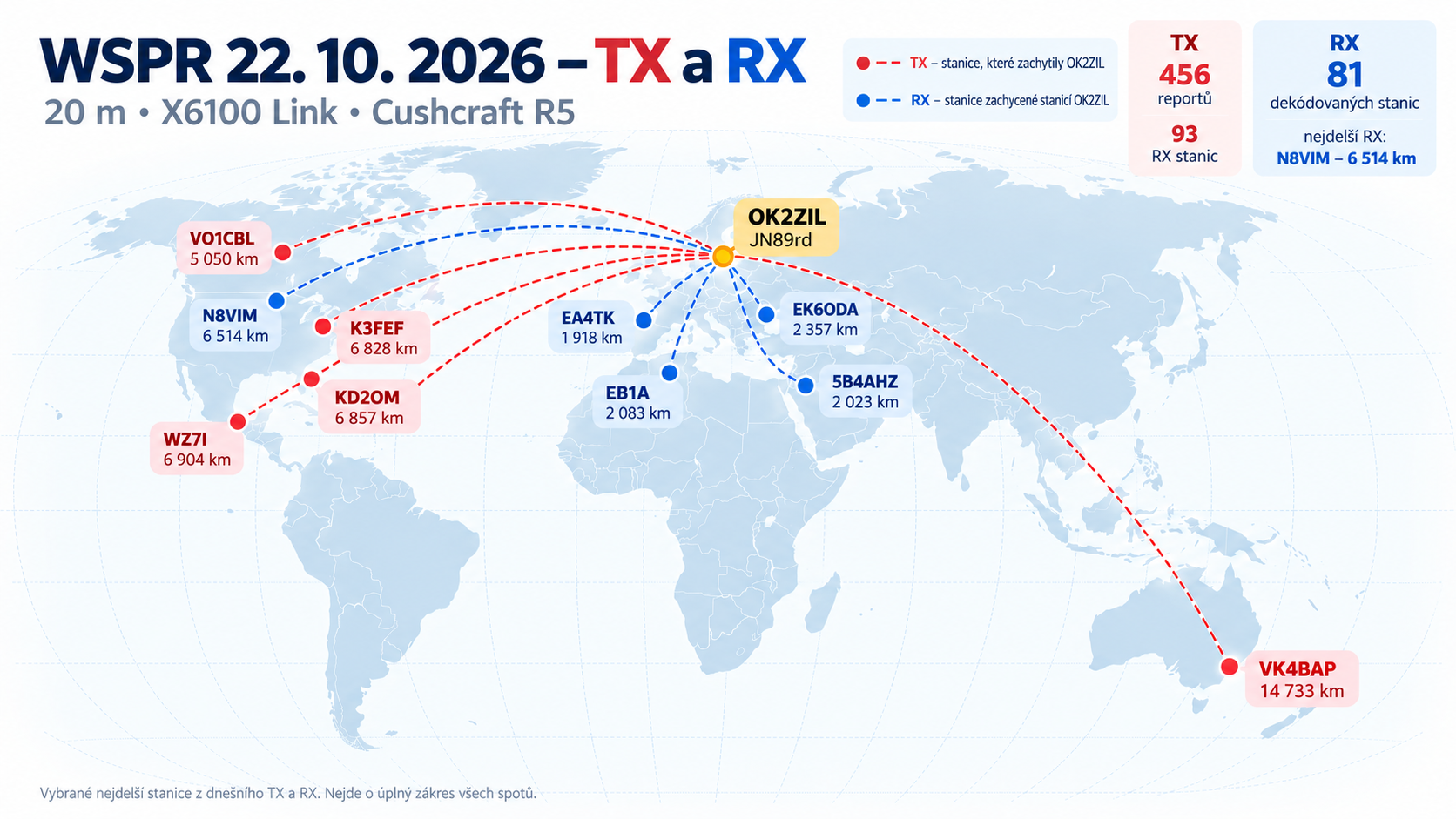

Příjem WSPR na stanici OK2ZIL
Druhý den jsem sledoval také příjem – tedy které stanice moje Xiegu X6100 úspěšně dekódovalo. V RX exportu je 81 reportů od 81 různých vysílajících stanic, které jsem dekódoval pomocí X6100 s firmwarem X6100 Link. V reportech je uvedena identifikace softwaru X6100-IU1W.
Nejvzdálenější zachycenou stanicí byla N8VIM z USA na vzdálenost 6 514 km s reportem −22 dB. Zajímavé je, že N8VIM zároveň opakovaně zachytila i půlwattové vysílání OK2ZIL. Data tak dokládají úspěšné dekódování na stejné trase v obou směrech, ovšem v různých časech; nešlo o klasické obousměrné spojení.
Vybrané RX výsledky
| Vysílající stanice | Oblast | Vzdálenost | SNR |
|---|---|---|---|
| N8VIM | USA | 6 514 km | −22 dB |
| EK6ODA | Arménie | 2 357 km | −21 dB |
| EB1A | Španělsko | 2 083 km | −23 dB |
| 5B4AHZ | Kypr | 2 023 km | −15 dB |
| EA4TK | Španělsko | 1 918 km | −23 dB |
| EA5RKP | Španělsko | 1 815 km | −23 dB |
Co z toho plyne?
Z pohledu původního cíle testu je výsledek velmi povzbudivý. S Xiegu X6100 a firmwarem X6100 Link se mi podařilo ověřit nejen vysílání WSPR, ale také příjem a odesílání dekódovaných reportů do databáze.
Integrované WSPR vysílání i příjem v X6100 Link fungovaly v reálném provozu. Přijaté a odeslané reporty to názorně dokládají.
Zvlášť mě potěšilo, že i po snížení výkonu z 5 W na 0,5 W dorazil můj signál do Austrálie. WSPR znovu ukázal své možnosti a X6100 Link se osvědčil při vysílání i příjmu bez externího počítače.
73, Kuba – OK2ZIL
Odkazy
- X6100 Link – oficiální web projektu
- WSPR Rocks – prohlížení a export spotů
- WSPRnet – databáze reportů
- WSJT-X – informace o digitálních režimech
Podklad: exporty WSPR reportů stanice OK2ZIL ze dnů 21. a 22. 10. 2026. U druhého testu jsou zpracovány TX i RX reporty. Uvedené mapové grafiky zobrazují vybrané trasy schematicky, nikoliv přesný zákres všech příjmů.
